Xenon Lamps ＆ Modules
Trigger Coils
크세논 플래시램프 내에서 초기 이온화에 영향을 미치는 과정을 "트리거링"이라고 합니다.
트리거링은 램프의 이온화를 유발하기에 충분한 크기의 가스에 전압 구배를 생성합니다.
대부분의 플래시 램프 응용 프로그램은 트리거 변압기라고도 하는 트리거 코일을 사용하여
일반적으로 몇 마이크로초 이하의 짧은 기간의 고전압 펄스를 생성합니다.

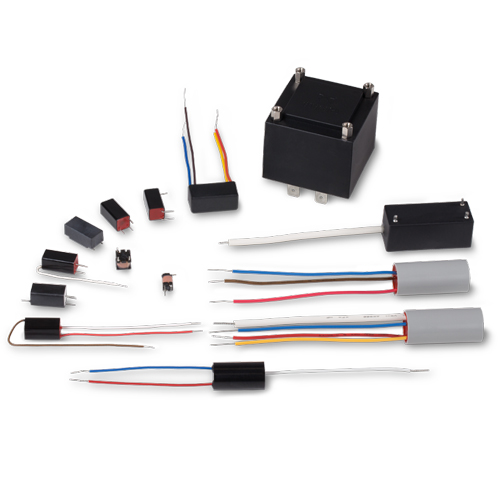

Excelitas는 램프의 외부 및 직렬 트리거링을 위한 고전압 출력 범위와 함께 다양한 크기로 제공되는
다양한 트리거 코일을 제공하며 SMD 조립에도 적합합니다.
본문
Excelitas는 이온화를 달성하는 데 필요한 전압을 도입하는 데 사용되는 두 가지 유형의 회로와 변압기
(직렬 주입 트리거링 및 관련 코일을 통한 외부 트리거링)를 제공합니다.
외부 트리거링은 고전압 트리거 펄스를 사용하여 램프 내의 양극과 음극 사이에 얇은 이온화된 스트리머를 생성합니다.
이 전압을 램프에 연결하는 것은 얇은 니켈 와이어를 감싸거나 램프 외피 표면의 금속 줄무늬를 사용하여 달성할 수 있습니다.
이러한 유형의 트리거 코일은 일반적으로 직렬 주입 트리거링에 사용되는 것보다 더 가볍고 작으며 저렴합니다.
직렬 트리거링은 더 높은 타이밍 정확도를 제공하며 레이저의 수냉식 램프와 함께 사용되는 경우가 많습니다.
트리거 코일은 HV 점화를 생성할 뿐만 아니라 수천 암페어 정도의 램프 전류에 대처해야 하기 때문에 일반적으로 더 큽니다.
