150KV, 9kW High-Voltage DC power Supply
고전압 전원 공급 장치는 고도로 규제된 전원 공급 장치입니다. 공급 장치는 고전압을 제공하며
E-Gun 전원 공급 장치로 사용되는 경우 전자빔 이미터, 필라멘트 전력 및 폐쇄 루프 방출 전류
제어 기능을 갖추고 있습니다. 모든 전원 공급 기능에는 고주파 전력 변환 기술이 사용됩니다.
이 장치는 최대 출력에서 지속적으로 작동하도록 설계되었습니다.
본문
* 공급 장치의 고전압 출력은 단일 종단형이며 거의 0에서 -150kV까지 다양할 수 있습니다.
* 최대 방출 전류는 전체 출력 전압에서 58.0mA입니다.
* 방출 전류 조절은 이미터의 필라멘트 전류 제어를 통해 달성됩니다.
* 최대 필라멘트 전류는 1Ω 부하에 18A입니다.

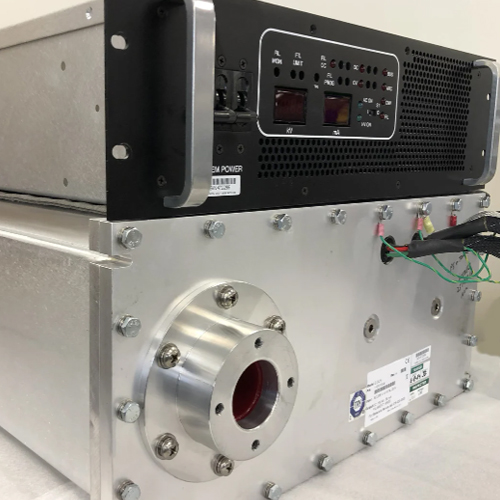

* 전원 공급 장치는 컨버터 어셈블리와 고전압 탱크 어셈블리로 구성됩니다.
* 고전압 탱크 어셈블리에는 전기 절연 및 냉각을 위해 오일이 채워져 있습니다.
* 전원 공급 장치의 제어는 고객이 제공하는 15V 또는 24V 인터페이스 신호에 의해 수행됩니다.
* 광범위한 내부 인터록 및 진단 기능이 통합되어 안정적이고 안전한 작동을 제공하고 설치가 용이합니다.
