Capacitor Charging Power Supplies

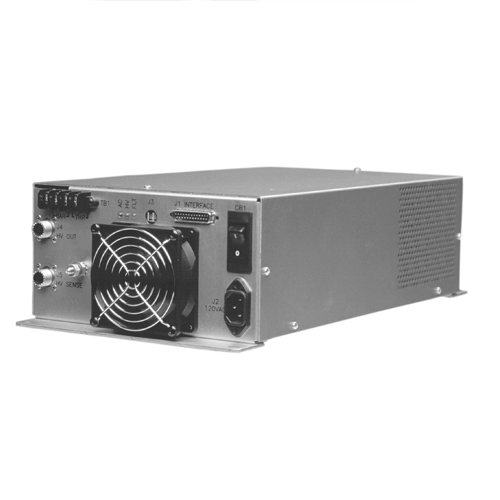

25kV, 250W High-Voltage DC Power Supply
-25kV, 10mA 250W 전원 공급 장치는 완전히 공기 절연된 고전압 섹션이 있는 IGBT 기반 전력
인버터를 활용하는 고주파 유사 공진형 스위치 모드 설계를 통합합니다. 이 시스템의 내결함성
설계는 개방 및 단락 보호 기능을 제공합니다. 고주파 스위칭 설계의 이점인 낮은 저장 에너지는
과도 상태에 대한 빠른 응답을 제공하고 부하 및 장비 운영자를 위한 향상된 보호 기능을 제공합니다.
본문
* 출력 전압 정확도: 10V 프로그램에서 22kV의 < 1%(250v)
* 부하 조절: 무부하에서 최대 부하까지 25kV의 > 2%
* 변환 효율: > 80%
* 보호: 과열, 과전압 및 부족 전압, 아크 감지, 단락 보호
첨부파일
-
-25kV_250W_DC_Power_Supply_datasheet.pdf (703.5K)
1회 다운로드 | DATE : 2024-10-17 15:15:52 -
High-Voltage_DC_Power_Supply_Customization_Worksheet 1.pdf (226.8K)
1회 다운로드 | DATE : 2024-10-17 15:15:52
