High-Voltage Power Supplies

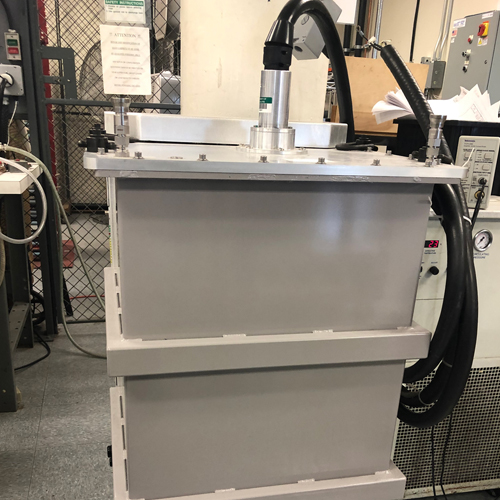

150kV, 15kW High-Voltage DC Power Supply
Excelitas의 -150kV, 100mA E-빔 HVPS 전원 공급 장치에는 25Vac, 50Hz, <20Arms의
AC 필라멘트 드라이버와 -30~+170Vdc, 200mA의 그리드 드라이버가 통합되어 있습니다.
그리드 드라이버 전원 공급 장치는 E-Beam 시스템에 사용하도록 설계된 음의 고도로 조절된
전원 공급 장치로, 0 ~ -150 kVdc, 100 mA의 DC 전원을 생성할 수 있습니다.
전원 공급 장치는 최대 출력 전력에서 지속적으로 작동하도록 설계되었습니다.
본문
* 통합 AC 필라멘트 전원 공급 장치는 50Hz에서 0~25Vac, 20Aac를 생성할 수 있습니다.
* 통합 DC 그리드 전원 공급 장치는 -30Vdc ~ +170Vdc, 200mA를 생산할 수 있습니다.
* 전원 공급 장치는 수냉식 오일 저장 탱크와 전력 전자 상자로 구성되며 외부 공기 냉각은 없습니다.
* 모든 전원 공급 기능에는 고주파 전력 변환 기술이 사용됩니다.
* 광범위한 내부 인터록 및 진단 기능이 통합되어 안정적이고 안전한 작동을 제공할 뿐만 아니라 설치 및 문제 해결도 용이합니다.
* 전원 공급 장치 제어는 보호 커버 아래 내부 제어 보드에 있는 아날로그 인터페이스 단자대를 통해 수행됩니다.
첨부파일
-
High-Voltage_DC_Power_Supply_Customization_Worksheet 1.pdf (226.8K)
